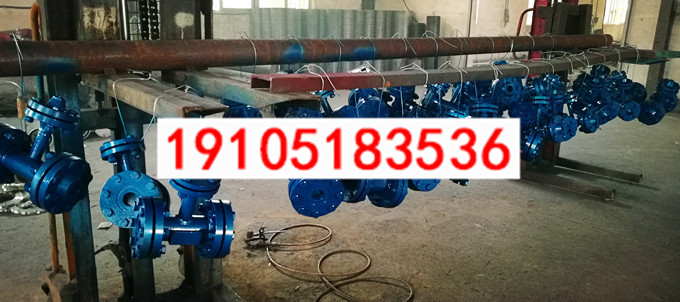

一 、汽液兩相流自動調節器用途及優點
汽液兩相流自動調節器適用于電力行業的高、低壓加熱器、連續排污擴容器、生水加熱器、熱網加熱器壓力容器等壓力容器的水控制；亦適用于石油、化工和鋼鐵行業的各類容器的水位控制。
汽液兩相流
自動調節器構思新穎、工作原理先進、自調節能力強、液位控制穩定；無機械運動部件、無電氣元件、部件少、體積小，因而結構和系統簡單、容易安裝、性能安全可靠。
二、汽液兩相流自動調節器工作原理
汽液兩相流自調節液位控制器是基于流體力學理論和控制原理，利用汽液兩相流的流動特性設計的一種全新概念的液位控制器，屬自力式智能調節，需消耗少量的汽（約為排水量的1-2%）作為執行機構的驅動源。該液位控制器由調節器（見圖中的標號4）和信號管（見圖中的標號2）兩部分組成。該控制器在火電廠加熱器上的連接系統如圖所示。信號管的作用是發送水位信號和變送調節用汽；調節器的作用是控制出口水量，相當于自動調節系統中的執行機構。其調節原理是：當加熱器的水位升高時，信號管內的水位隨之上升，導致發送的調節汽量減少，因而流過調節器中兩相流的汽量減少、水量增加，加熱器的水位隨之下降。反之亦然。由此實現了加熱器水位的自動控制。

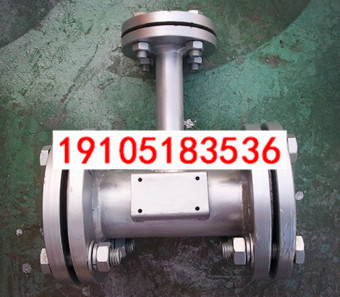

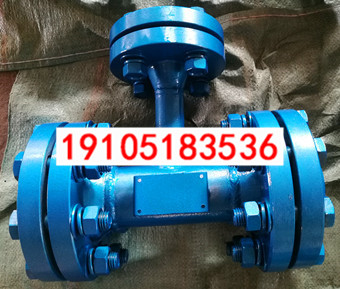

三、汽液兩相流自動調節器產品規格型號：
根據調節器傳感器口徑：DN50型、DN80型、DN100型、DN125型、DN150型、DN200型、DN250型,可選型，也可根據實際情況另設計任何尺寸。
|
規 格 型 號
|
壓力 MPa |
進出水口 |
信號口 |
材質 |
|
QS-40/25 |
0.5-6.4 |
DN40 |
DN25 |
外殼碳鋼
內件不銹鋼304
帶配對法蘭和螺栓全套 |
|
QS-50/25 |
0.5-6.4 |
DN50 |
DN25 |
|
QS-65/25 |
0.5-6.4 |
DN65 |
DN25 |
|
QS-80/25 |
0.5-6.4 |
DN80 |
DN25 |
|
QS-100/25 |
0.5-6.4 |
DN100 |
DN25 |
|
QS-125/25 |
0.5-6.4 |
DN125 |
DN25 |
|
QS-150/25 |
0.5-6.4 |
DN150 |
DN25 |
|
QS-200/50 |
0.5-6.4 |
DN200 |
DN50 |
|
QS-250/50 |
0.5-6.4 |
DN250 |
DN50 |
|
QS-30/50 |
0.5-6.4 |
DN300 |
DN50 |

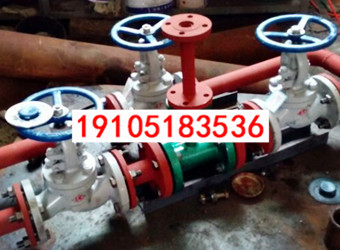

四、安裝與調試：
（一）安裝
1、傳感器須垂直，上部支管與加熱器汽平衡管連接下聞與加熱器水平衡管相連。
2、汽平衡管在加熱連通管高于警戒水位，水平衡管在加熱器上的連接應低于較低水位。
3、調節器較好水平放置。情況特殊的亦可能垂直放置。盡可能安裝在加熱出水方向。
4、不論是傳感器還是調節連接時連通管愈短愈好，彎頭愈少愈優。
（二）調試
（1）打開各疏水管道上的各種閥門，檢查水位計，水位控制器是否靈敏。
�。�2）須保持加熱管道的疏水量為較大負荷時。
�。�3）連鎖調試二個以上水位控制器時，由高壓力往低壓順序進行。
�。�4）連鎖調試旁路閥5、調節閥4、水位緩慢上升到正常水位，再開啟調節閥門4。觀測水位情況繼續用調節閥4進行關閉漸調，直到水位能夠自動維持穩定狀態。
�。�5）若在高度過程中出現滿水，可適當開啟旁路閥7。
五、汽液兩相流自動調節器訂貨須知：
1、用戶提供配用汽液兩相流裝置用于何種設備，及有關壓力、溫度出口管徑等參數。
2、提供各連接系統法蘭，接管具有尺寸。 |
